一、工作原理：容積式精密驅動技術

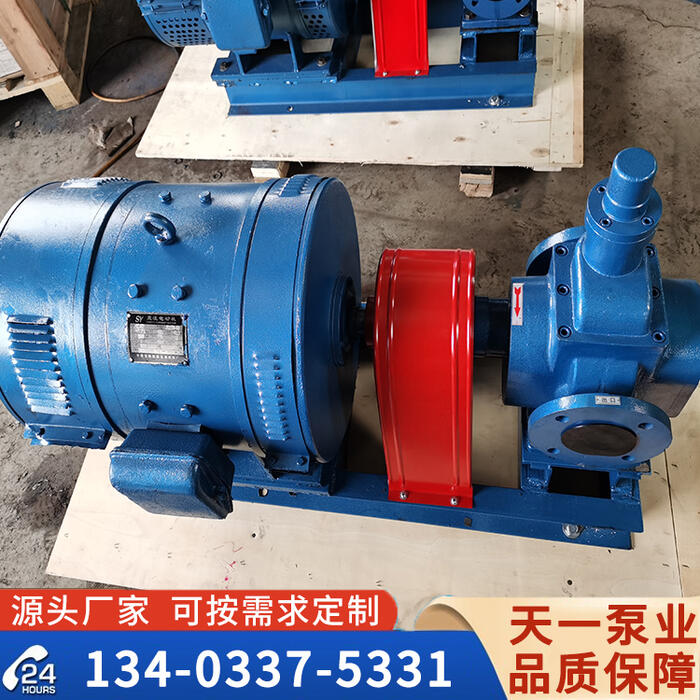

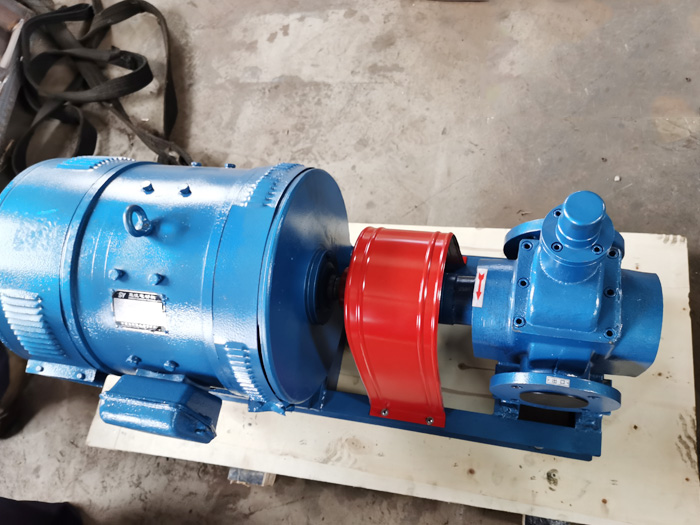

江蘇CHY型直流電機齒輪泵采用經典的三片式分離結構，由泵蓋、泵體及內部一對嚙合齒輪組成核心工作單元。其工作原理基于容積式泵的容積變化特性：
吸油階段：主動齒輪在直流電機驅動下順時針旋轉，齒輪嚙合線左側區域因齒間容積擴大形成局部真空，油箱內油液在大氣壓作用下經吸油管路進入齒間；
壓油階段：齒輪繼續旋轉，齒間油液被帶至嚙合線右側，因齒頂與泵體形成的密封腔容積縮小，油液被擠壓至高壓區，通過排油口輸出；
配油機制：齒輪嚙合線與齒頂密封帶共同構成動態配油系統，實現吸油腔與壓油腔的物理隔離，確保壓力穩定。
該泵通過優化齒輪齒形設計（如圓弧齒廓）及徑向間隙控制（0.13~0.16mm），顯著降低泄露率，并利用齒輪旋轉產生的剪切流動抵消部分泄露影響，實現有效能量轉換。
自吸能力強，無需輔助設備
泵體設計支持0.5MPa自吸壓力，可垂直吸油高度達2米，適用于無重力輔助的工況；
內置安全閥（全回流壓力為額定壓力1.5倍）可防止管路堵塞導致的過載損壞。
低脈動、高穩定性
采用雙圓弧齒輪嚙合技術，將壓力脈動率降低至傳統齒輪泵的60%以下，確保流量波動小于±3%；
直流電機調速范圍廣（500~3000rpm），支持恒壓/恒流雙模式運行，適應不同負載需求。
耐磨耐腐，長壽命設計
齒輪與軸體采用42CrMo合金鋼并經滲碳淬火處理，表面硬度達HRC58~62，耐磨性提升3倍；
泵體與密封組件可選配316L不銹鋼或工程陶瓷材質，耐腐性能滿足強酸堿介質（pH 2~12）輸送要求。
節能有效，維護成本低
容積效率≥85%，總效率較傳統齒輪泵提升15%，能耗降低20%；
模塊化結構設計支持快速拆裝，關鍵部件（如軸承、油封）更換時間≤30分鐘。
工業潤滑系統
應用于數控機床、液壓設備及風電齒輪箱的稀油循環，支持ISO VG32~VG460粘度范圍潤滑油輸送，溫度耐受-20℃~120℃。
石油化工領域
輸送成品油、潤滑油添加劑及低粘度化工原料，流量范圍覆蓋0.5~50m³/h，揚程可達1.6MPa。
新能源與環保
在鋰電池電解液涂布機中實現高精度供液（流量波動≤±1%），在污水處理中配合絮凝劑投加系統，實現化學藥劑的穩定計量。
特殊工況定制
食品醫藥級：泵體與密封件符合FDA/GMP標準，應用于巧克力漿、藥液等高衛生要求介質輸送；
防爆環境：可選配ExdⅡCT4級防爆電機，適用于油氣儲運、煤礦井下等易燃易爆場景。
安裝與調試
基礎要求：水平度誤差≤0.05mm/m，地腳螺栓緊固扭矩符合廠家標準；
啟動前檢查：
電機轉向與泵體箭頭標識一致；
吸油管路充油并排除空氣；
出口閥門全開，避免啟動過載。
運行監控
溫度控制：泵體溫度≤80℃，超時需開啟冷卻水循環；
壓力監測：排油壓力波動超±5%時需檢查管路阻力或安全閥狀態；
振動檢測：軸承振動速度≤4.5mm/s（ISO 10816-3標準）。
維護保養周期
日常維護：
每日檢查密封處滲漏情況，更換潤滑脂（推薦美孚SHC 007）；
每周清理過濾器，確保壓差≤0.05MPa。
年度大修：
檢測齒輪嚙合間隙（標準值0.15~0.25mm），超差需更換齒輪副；
軸承壽命達到8000小時后強制更換。
故障快速診斷
| 故障現象 | 可能原因 | 解決方案 |
| 流量不足 | 吸入管路漏氣/齒輪磨損 | 緊固法蘭螺栓/更換齒輪 |
| 電機過載 | 介質粘度超標/軸彎曲 | 加熱介質至規定溫度/校正軸 |
| 異常噪聲 | 軸承間隙過大/齒輪斷齒 | 更換軸承/修復齒輪 |
江蘇CHY型直流電機齒輪泵憑借其高自吸能力、低脈動輸出及長壽命設計，成為工業流體輸送領域的標桿產品。通過準確匹配不同行業的工藝需求（如食品衛生、防爆安全），結合模塊化維護方案，該泵在提升生產效率的同時，顯著降低全生命周期成本。無論是精密化工還是重載工況，CHY型泵均能提供穩定可靠的解決方案。
