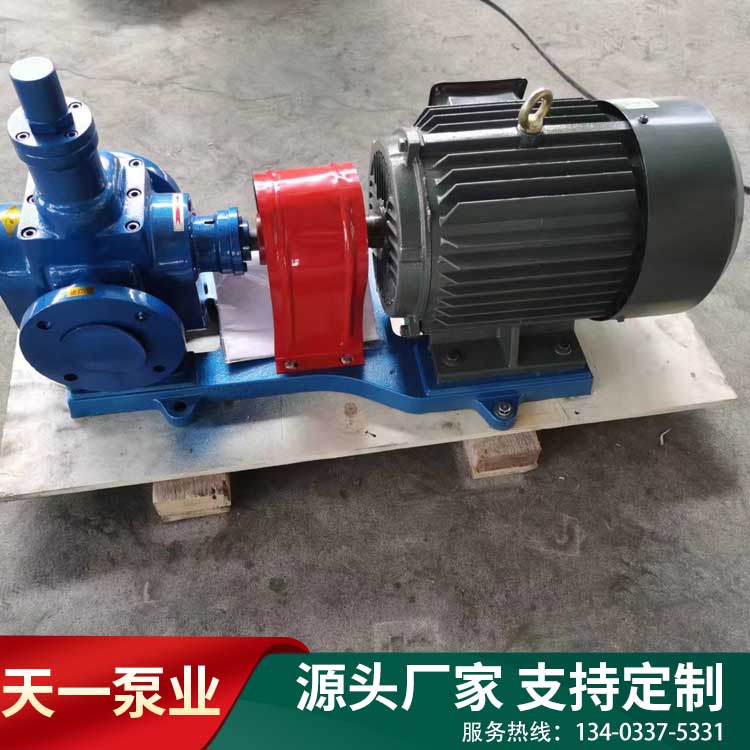

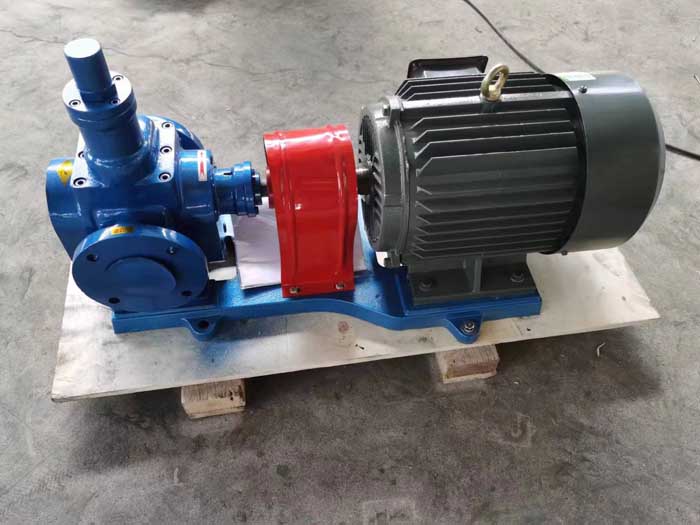

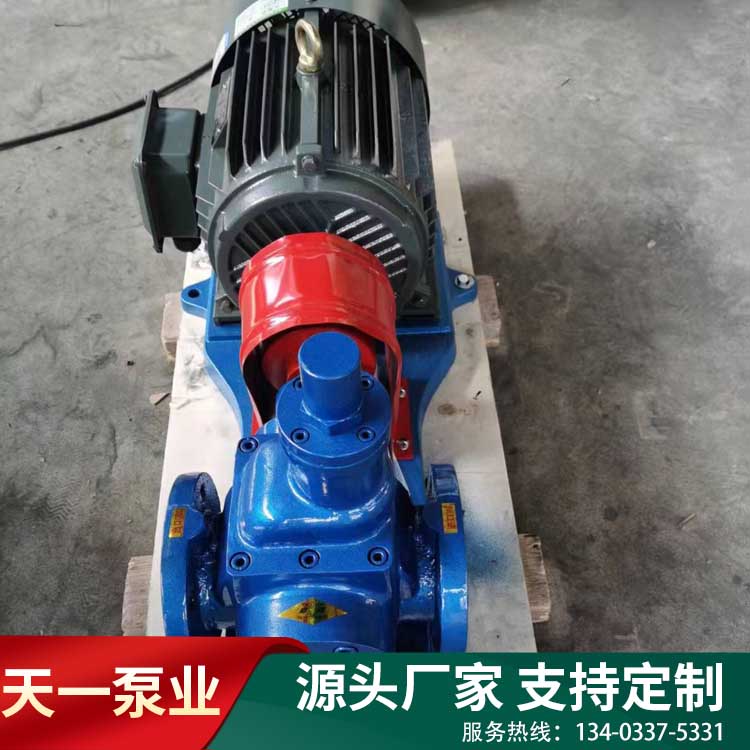

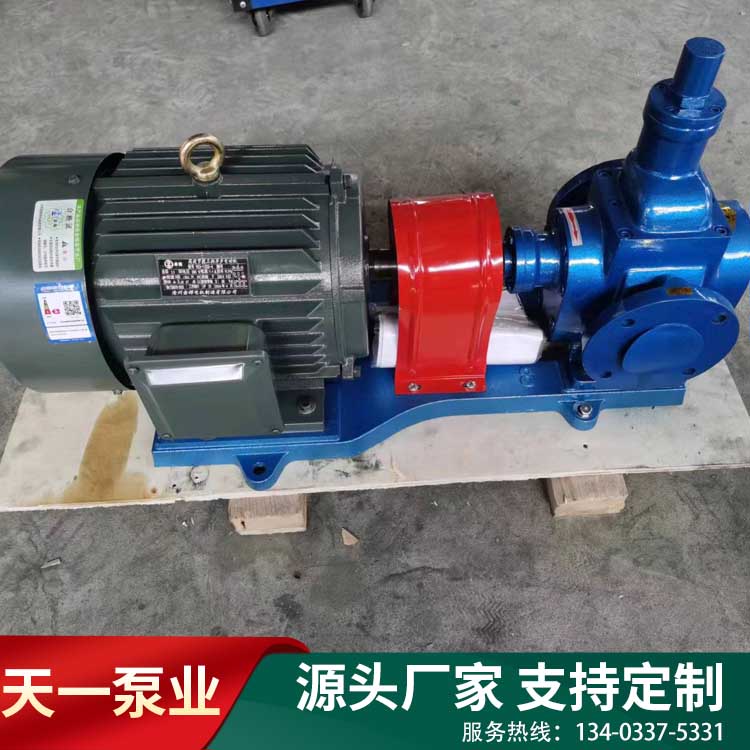

圓弧齒輪泵是一種依靠泵缸與嚙合齒輪間所形成的工作容積變化和移動來輸送液體或使之增壓的回轉泵,也被稱為Arc gear pump。在選擇
圓弧齒輪泵時,用戶需要根據實際輸送的液體類型、溫度、粘度、流量和壓力等參數進行合理選擇。同時,還需要考慮泵的材料、密封方式、安裝方式等因素,以確保泵的正常運行和延長使用壽命。以下是關于圓弧齒輪泵的詳細介紹:
一、工作原理
圓弧齒輪泵的工作原理主要依賴于齒輪的旋轉和泵體內封閉空間的體積變化。泵體由兩個齒輪、泵體與前后蓋組成兩個封閉空間,這兩個齒輪相互嚙合,并由泵體和前后蓋包圍形成兩個獨立的腔室:吸入腔和排出腔。當齒輪轉動時,齒輪脫開側的空間體積從小變大,形成真空,將液體吸入;而齒輪嚙合側的空間體積從大變小,將液體擠入管路中去。通過齒輪的連續轉動,液體被不斷地吸入和排出。
二、結構特點
圓弧齒輪泵采用了國際上被認為輸送泵一點連續接觸齒輪,即雙圓弧加正弦曲線復合成齒形,可淘汰漸開線齒輪輸送泵。圓弧齒輪在兩嚙合齒廓間為一點連續接觸,不會產生困油現象,從而解決了漸開線齒輪泵因困油現象導致的振動、噪聲和軸承負載增大等問題。此外,圓弧齒輪泵的結構相對簡單緊湊,體積小,質量輕,使得其在設計和制造上更為經濟和便捷。
三、性能優勢
噪聲低:由于采用了連續接觸齒輪,減少了泵的振動和噪聲,使得圓弧齒輪泵在運行過程中更加平穩。
自吸性能好:圓弧齒輪泵具有良好的自吸性能,無需預灌液體即可吸入液體,適用于多種應用場景。
對油液污染不敏感:圓弧齒輪泵對油液中的污染物不太敏感,不易因污物而卡死,提高了其在惡劣環境下的可靠性和穩定性。
維護方便:圓弧齒輪泵的維護相對簡單,維護成本較低,工作可靠,適合長期使用。
節能效果顯著:圓弧齒輪泵采用連續接觸齒輪設計,具有效率高、噪聲低的特點,具有良好的節能效果。
四、應用范圍
圓弧齒輪泵適用于輸送不含固體顆粒和纖維、無腐蝕性、溫度不高于80℃、粘度為5×10-3m²/s(5~1500cSt)的潤滑油或性質類似潤滑油的其它液體。同時,圓弧齒輪泵還可用于液壓傳動系統,以及石油、環保、消防、工程機械、冶金陶瓷、礦山冶煉、汽車改裝等行業。
五、型號與選擇

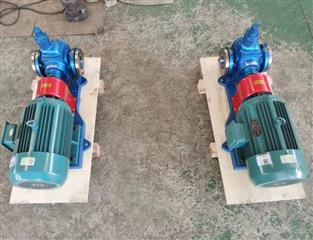

圓弧齒輪泵有多種型號可供選擇,如YCB圓弧齒輪泵和YHCB雙向流圓弧齒輪泵等。在選擇圓弧齒輪泵時,需要根據介質的性質、輸送量、壓力等參數進行合理選擇,以確保泵的正常運行和延長使用壽命。
六、維護保養
為了確保圓弧齒輪泵的正常運行和延長使用壽命,需要定期進行維護和保養。具體維護保養措施包括:
檢查全部管路法蘭連接是否緊密可靠,防止泄漏。
定期檢查齒輪的磨損情況,及時更換磨損嚴重的齒輪。
定期檢查軸承的潤滑情況,及時添加或更換潤滑劑。
清洗泵體內部,保持泵體內部的清潔和干燥。
根據實際工況,合理選擇泵的型號和參數,避免超負荷運行。
綜上所述,圓弧齒輪泵具有結構簡單緊湊、噪聲低、自吸性能好、對油液污染不敏感、維護方便以及節能效果顯著等優點,在多個領域有著廣泛的應用。
