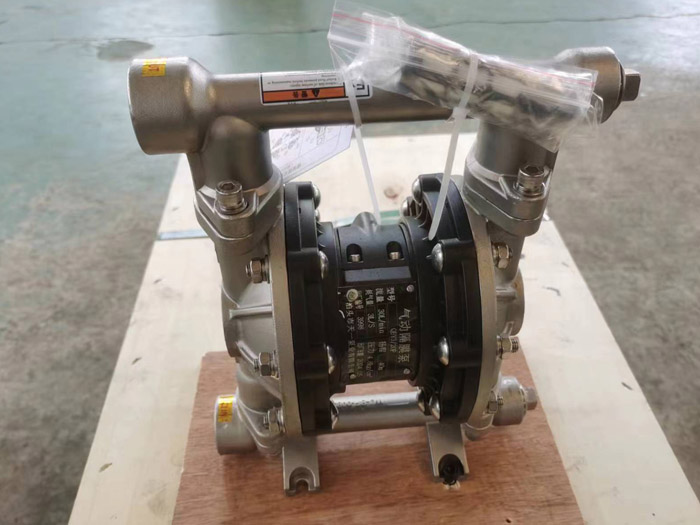

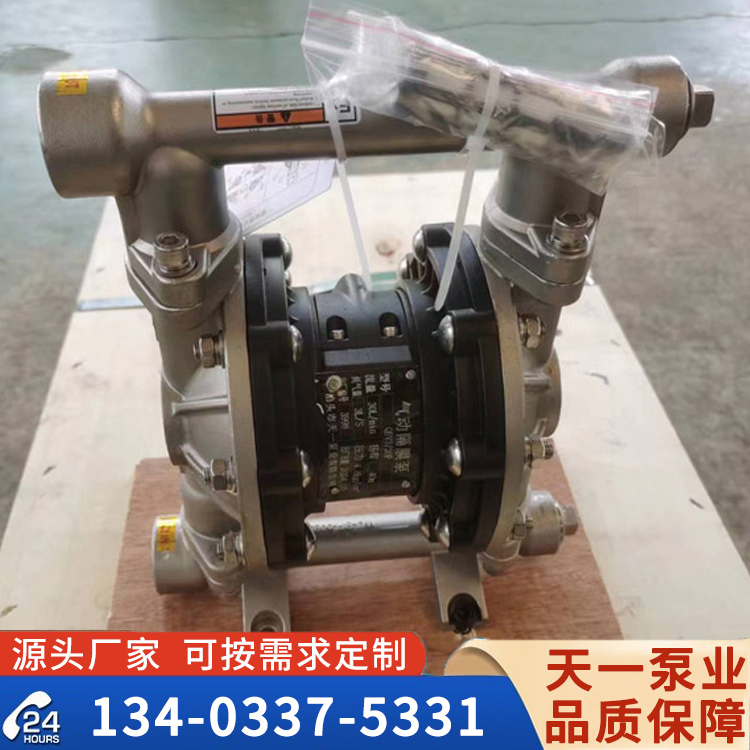

江蘇QBY不銹鋼氣動隔膜泵是一種采用不銹鋼材質、以壓縮空氣為動力源的特殊泵,適用于處理高粘度、高溫、危險品及含大量雜質的流體,以下從性能、結構、應用、選型等方面進行詳細介紹:
一、
江蘇QBY不銹鋼氣動隔膜泵性能特點
自吸與揚程能力:該泵吸程可達5 - 7米,揚程達50米,出口壓力不低于6千克力/平方厘米,無需預先注水,能快速建立自吸。
通過性能:流道寬闊,允許通過的較大顆粒直徑為10毫米,在抽取泥漿和雜質時,對泵的磨損極小。
調節性能:揚程和流量可通過調整氣閥開度實現無級調節,氣壓可在1至7巴之間調節。
安全性:無旋轉部件,采用隔膜設計,被輸送的介質與泵的運動部件和工作介質隔離,確保介質不會泄露,在處理有毒、易揮發或腐蝕性介質時,不會造成環境污染和人員傷害。同時,不必使用電力,在易燃易爆環境中使用非常安全可靠。
適應性:可以浸入介質中工作,使用簡便,可靠性高,啟停只需要簡單的打開和關閉氣體閥門。即使出現意外情況導致長時間無介質運轉或突然停止,泵也不會受損,且具有自我保護性能,一旦超負荷會自動停機,負荷恢復正常后又能自動啟動運行。
維護性:結構簡單,易損件少,安裝和維護方便。輸送的介質不會接觸配氣閥、連桿等運動部件,不易受到轉子、活塞、齒輪、葉片等部件磨損的影響,且無需使用潤滑油,即使是空轉,對泵也沒有影響。
二、結構組成
在兩個對稱的工作腔中分別配備了一塊彈性隔膜,通過聯桿將兩塊隔膜連接起來。壓縮空氣從泵的進氣接頭進入配氣閥后,推動兩個工作腔內的隔膜同步運動,同時,另一個工作腔中的氣體則從隔膜背后排出泵外。當隔膜運動到達行程終點時,配氣機會自動將壓縮空氣引導至另一個工作腔,推動隔膜反向運動,形成兩個隔膜的同步往復運動。每個工作腔內置有兩個單向球閥,隔膜的往復運動會導致工作腔內容積的變化,進而促使兩個單向球閥交替開啟和關閉,從而實現液體的連續吸入和排出。
三、應用場景
食品行業:可泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
化工行業:適用于泵吸油漆、樹膠、顏料、粘合劑和膠水、各種磨料、腐蝕劑、清洗油垢、各種劇毒、易燃、易揮發液體、各種強酸、強堿、強腐蝕液體等。
建筑與陶瓷行業:可用于泵吸各種瓦、瓷、磚器及陶器釉漿、水泥灌漿及灰漿等。
礦業與環保行業:能泵吸礦井、坑道、隧道、選礦、礦渣中的積水,為油輪、駁船吸取倉內污水等。
其他領域:可作為各種固液體分離設備的前級送壓裝置,還可用于油井鉆好后吸沉積物及灌漿、泵吸各種乳劑和填料等工作。
四、選型注意事項
訂購
江蘇QBY不銹鋼氣動隔膜泵時,應提供隔膜泵的名稱、型號(如QBY1、QBY2等)、材質、規格(如10 - 100)、流量(如0.8 - 30立方米每小時)、揚程、使用的介質種類、介質溫度、連接方式(如法蘭、螺紋接口)、驅動方式(如氣動、電動)等詳細信息。
