一、產品概述

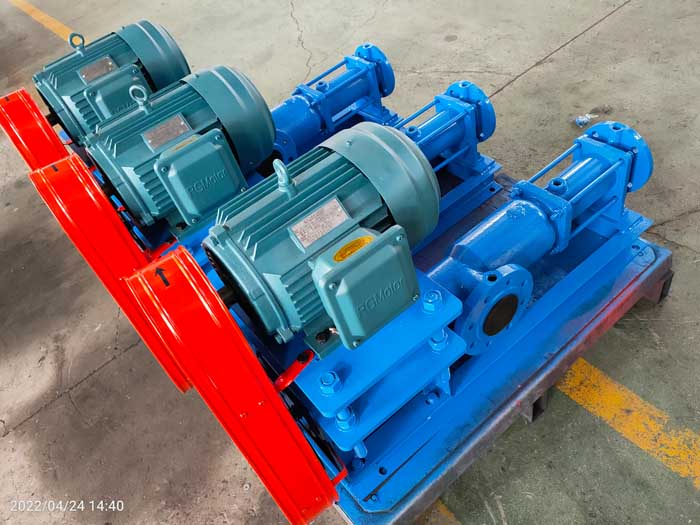

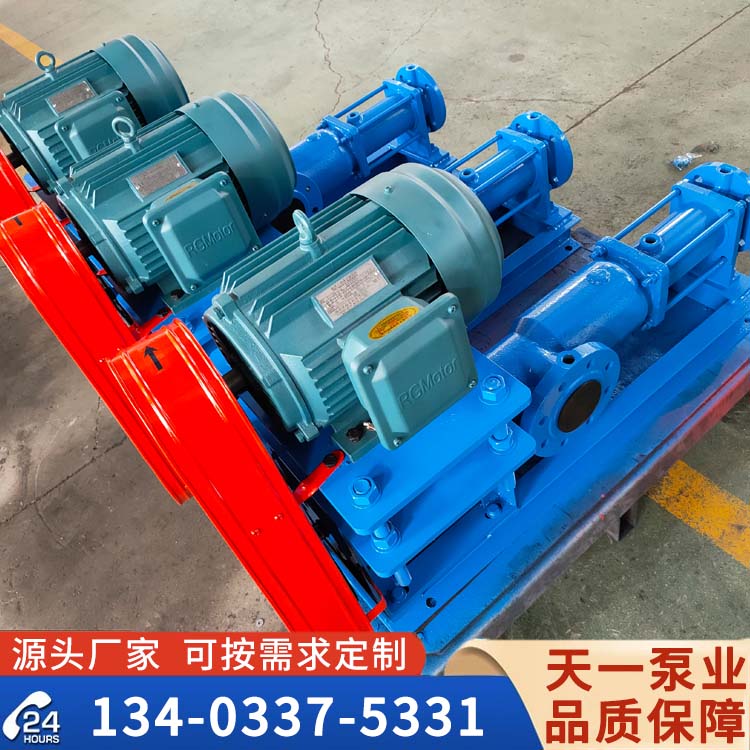

江蘇G型單螺桿泵作為轉子式容積泵的杰出代表，基于迥轉嚙合容積式原理運作，通過螺桿與襯套的精密嚙合實現介質輸送。該泵采用偏心螺桿（轉子）與雙頭螺旋空腔襯套（定子）的核心結構，形成獨立密封容腔，確保介質軸向勻速流動。其工作溫度范圍覆蓋-15℃至200℃，特殊工況下可擴展至350℃，適用于食品、化工、環保等30余個工業領域。
二、核心技術參數
流量范圍：0.8-150m³/h，可通過調速電機實現流量無級調節
壓力等級：0.4-4.8MPa，每級泵輸出壓力0.6MPa，揚程60-240m
轉速控制：500-960r/min，支持聯軸器直連、三角帶傳動及變速箱變速
介質適應性：可輸送粘度范圍20000-3000000mPa·s的流體，含固量較高達60%
溫度特性：常規工況耐受80℃介質，高溫型號采用氟橡膠/聚四氟乙烯定子材料
三、結構創新設計
密封容腔系統
螺桿與襯套嚙合形成月牙形工作室，通過螺旋角設計實現容積周期性變化。吸入端工作室容積從0增至較大值時，排出端同步完成介質推送，形成連續穩定的輸送過程。
定子材料體系
采用食用級橡膠、氟橡膠、聚四氟乙烯等彈性體，針對不同介質特性提供定制化解決方案。例如：
輸送：無味橡膠，工作溫度≤120℃
腐蝕性介質：氟橡膠定子，耐酸堿性能優異
高溫工況：聚四氟乙烯襯套，適用溫度達350℃
軸向力平衡系統
設置中間油孔將高壓油引入螺桿軸套底部，產生與軸向推力相反的平衡力。當壓差＜10kgf/cm²時，采用止推軸承輔助支撐，確保轉子穩定運行。
四、性能優勢
介質保護能力
介質在密閉腔室內軸向流動，流速＜0.5m/s，避免湍流攪動。特別適用于輸送易結晶、易沉淀介質，如糖漿、油漆、污泥等。
自吸性能
自吸高度≥3m，啟動前無需灌泵。吸入室與排出室通過密封腔隔離，有效防止介質倒流。
耐磨特性
轉子與定子接觸面形成0.02-0.05mm油膜，減少金屬摩擦。采用硬質合金涂層螺桿，使用壽命較普通型號延長3倍。
維護便捷性
模塊化設計使轉子、定子、萬向節等關鍵部件可快速拆裝。標配機械密封，可根據壓力等級選配填料密封或雙端面機械密封。
五、行業應用方案
環保領域
處理含固量40%的市政污泥，流量15m³/h，壓力0.8MPa，采用不銹鋼材質防受腐蝕。
食品工業
輸送含果肉顆粒的果醬，粘度80000mPa·s，溫度90℃，配備CIP清洗系統。
石油化工
輸送原油與水的混合物，含固量15%，采用碳化鎢涂層螺桿防磨損。
造紙行業
輸送濃度6%的紙漿，纖維長度100mm，配置防纏繞裝置避免堵塞。
六、選型與維護指南
選型要點
粘度＞10000mPa·s時，轉速降低至設計值的1/2-1/3
含固量＞30%時，定子材料選用聚氨酯或氟橡膠
輸送易燃介質時，電機采用防爆型式
操作規范
啟動前注入介質潤滑定子，禁止空轉
停機時保持吸入室充滿介質，防止定子干磨
輸送結晶介質時，每運行8小時進行反向沖洗
維護周期
日常檢查：油位、振動、噪聲（≤75dB）
定期保養：每500小時更換潤滑油，每2000小時檢查定子磨損
大修周期：根據工況不同，定子壽命可達5000-20000小時
七、技術創新認證
該產品通過ISO9001質量管理體系認證，獲得12項技術。其中：
動態密封腔室設計獲發明專利（專利號：ZL2020XXXXXX）
軸向力平衡系統獲實用新型專利（專利號：ZL2021XXXXXX）
耐受高溫定子材料通過歐盟REACH認證
江蘇G型單螺桿泵憑借其結構設計和優異的性能表現，已成為眾多行業流體輸送的設備。其創新性的密封容腔系統、智能化的自吸功能以及模塊化的維護設計，為用戶提供了可靠、經濟的解決方案。
