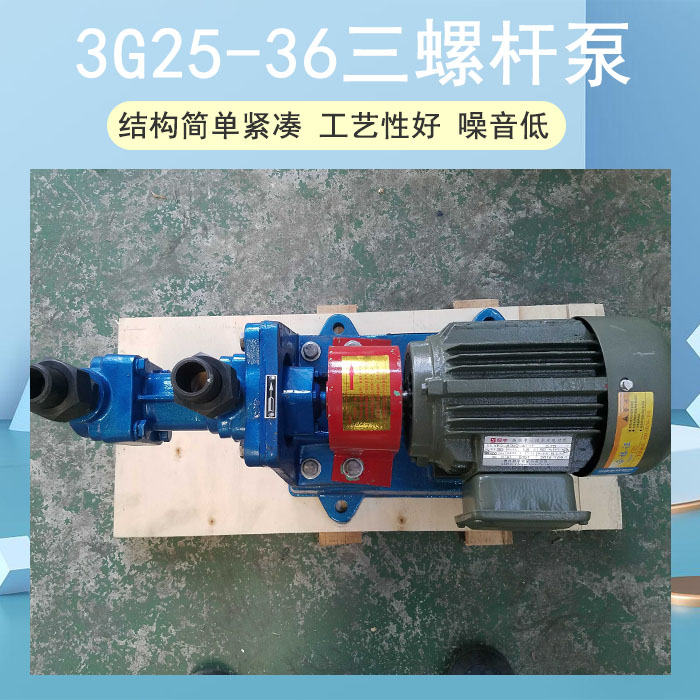

三螺桿泵作為容積式轉子泵的典型代表，其核心結構由主動螺桿、兩根從動螺桿及泵體襯套組成。主動螺桿位于泵體中央，通過原動機驅動旋轉，兩根從動螺桿對稱分布于主動螺桿兩側，形成“一主兩從”的嚙合結構。螺桿表面采用特殊型線設計，與襯套內壁形成微小間隙，確保在旋轉過程中形成連續的密封腔室。這種結構使液體在吸入端被封閉于嚙合間隙中，隨螺桿轉動沿軸向平穩推送至排出端，實現無脈動、低振動的穩定輸送。

三螺桿泵的結構設計凸顯了精密性與可靠性。螺桿間及螺桿與襯套的配合間隙通?？刂圃?.05-0.2毫米范圍內，既確保了密封性，又減少了金屬摩擦。主動螺桿中央設有高壓油孔，可將排出端壓力油引入軸套底部，形成與軸向推力平衡的反向力，從而降低軸承負荷。此外，從動螺桿采用液壓驅動設計，僅需克服液體摩擦扭矩，無需直接傳遞動力，進一步延長了部件壽命。泵體結構支持臥式、立式、法蘭式等多種安裝方式，并可配備加熱或冷卻夾套，適應不同工況需求。
三螺桿泵的結構優勢還體現在適應性與安全性上。其密封腔室通過多級動密封設計，可輸送粘度范圍達1-760mm²/s的潤滑性液體，高粘度介質可通過加溫降粘后輸送。為防止過載損壞，泵體標配安全閥，當排出管堵塞導致壓力多過額定值時，安全閥自動開啟泄壓。同時，螺桿表面與襯套內壁形成的油膜保護層，有效減少了磨損，使泵在正確選型和維護下可長期穩定運行，壽命遠超普通齒輪泵或離心泵。
