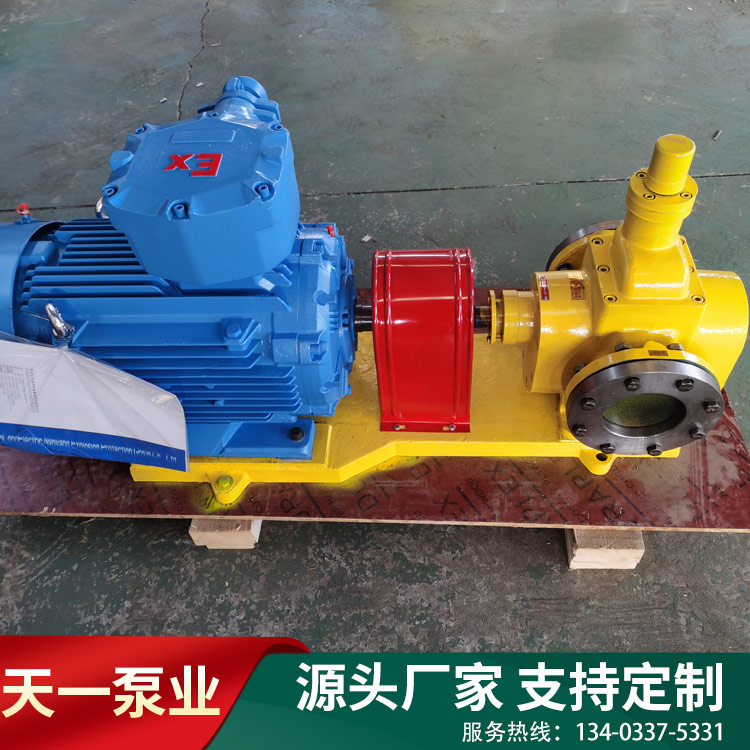

YCB型齒輪泵是一種采用雙圓弧正弦曲線齒形設計的容積泵，主要用于輸送不含固體顆粒和纖維、無腐蝕性、溫度不高于180℃、粘度為5~1500cst的潤滑油或其他類似液體。
1.齒輪：這是YCB不銹鋼齒輪泵的核心部件，經過熱處理后具有較高的硬度和強度，確保泵在高壓、高粘度及腐蝕性流體的傳輸中能夠保持穩定性和耐用性。
2.軸：軸與齒輪一同安裝在可更換的軸套內運轉，起到支撐和傳遞動力的作用。
3.泵體：泵體是容納齒輪和軸的主要部件，其結構緊湊且耐腐，能夠適應不同的工作環境和介質。
4.泵蓋：泵蓋與泵體配合，共同構成泵的工作腔，確保流體在泵內的穩定流動。
5.軸承套：軸承套用于支撐和固定軸，減少軸的磨損和振動，提高泵的運行穩定性。
6.軸端密封：軸端密封是防止流體泄漏的關鍵部件，其設計和材料選擇對于泵的性能和壽命至關重要。
YCB型齒輪泵安裝使用
1.油泵安裝前，應檢查泵和電機是否受到損壞。
2.油泵和電機安裝在底板上，起吊時，吊繩要吊在底板的吊環中，吊單泵頭時吊在進出口法蘭管道上。
3.油泵應固定在牢固的地基上，用螺栓緊固;如果單泵頭暗轉在機械上，須選擇放在振動小的地方。
4.泵的進出口管道尺寸應不小于泵進出口尺寸，進油管應采用稍大的管徑，進油管應越短越好，彎頭應采用彎曲半徑較大的，管道上的閥門應采用閘閥以減少阻力。
5.油泵無需安裝底閥，建議在進油管入口處安裝金屬濾網，濾網有效面積應不小于管道管徑面積的二倍，進油管道吸油口處應切成 45°斜角。
6.泵軸和電機軸安裝應安裝同心，當安裝同心度不好時，轉動可能使聯軸器的螺栓剪短。
YCB型齒輪泵設有安全閥作為超載保護，當泵的工作壓力超額定值時，安全閥會自動打開，將多余的流體回流到泵內，以保護泵免受損壞。安全閥的全回流壓力為泵額定排出壓力的1.5倍，可根據實際需要進行調整。此外，部分型號的YCB型齒輪泵還配備了完善的故障報警和診斷系統，能夠及時發現并排除故障隱患，確保泵的穩定運行。
