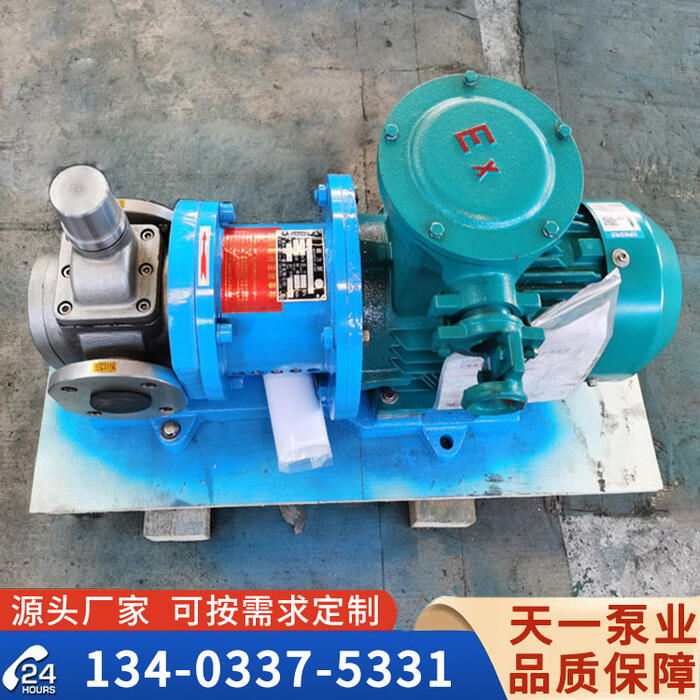

磁力齒輪泵由泵、磁力傳動器和電動機三個核心部分組成。其獨到之處在于磁力傳動器，它由外磁轉子、內磁轉子以及非導磁的隔離套共同構成。當電動機啟動并帶動外磁轉子旋轉時，其磁場能輕松穿透空氣隙和非磁性物質，進而驅動與葉輪相連的內磁轉子同步旋轉。這種設計實現了動力的無接觸傳遞，將原本需要?jiǎng)用芊獾牟考D(zhuǎn)化為靜密封，大大提高了密封性能。
工作原理
磁力齒輪泵憑借其獨到的磁性聯軸器，實現了無接觸的扭矩傳遞。當電動機驅動外磁轉子旋轉時，內磁轉子與葉輪在磁場的作用下同步旋轉，從而順利抽送液體。特別值得一提的是，由于液體被安全地封閉在靜止的隔離套內，這使得磁力泵成為一種全密封、無泄漏的泵型，非常適合用于應用場合，例如輸送強酸、強堿、液氯等有害介質。
結構特點
磁力齒輪泵主要由泵體、磁力傳動器和電動機三大部分構成。在電動機的驅動下，外磁轉子開始旋轉，其產生的磁場能夠穿透空氣隙和非磁性物質，進而帶動與葉輪相連的內磁轉子進行同步旋轉。這樣，動力能實現無接觸的傳遞，從而將動密封轉化為靜密封。
磁力傳動器的設計是磁力泵的關鍵，它包括外磁轉子、內磁轉子以及不導磁的隔離套。由于泵軸和內磁轉子被泵體和隔離套封閉，這有效地解決了“跑、冒、滴、漏”的問題，消除了煉油化工行業中易燃、易爆、有毒、有害介質可能通過泵密封泄漏的安全隱患。
磁力齒輪泵的分類
磁力齒輪泵因型式、工況和驅動原理的不同，可分為多種類型。
（1）按泵本身型式分，有磁力驅動離心泵、磁力驅動齒輪泵和磁力驅動螺桿泵，其中磁力驅動離心泵是主流。
（2）按適用工況分，包括普通磁力泵、高溫磁力泵和耐腐磁力泵。
（3）按磁力驅動原理分，有同步磁性傳動磁力泵和異步磁力傳動磁力泵。當前多采用同步磁力驅動，而異步磁力驅動的磁力泵以籠型結構的轉矩環替代內磁缸，通過電磁場產生略低的轉速，其使用溫度高于同步磁驅動的磁力泵。
磁力齒輪泵的應用場景
1. 化工行業——高危介質輸送
場景：輸送氫氟酸（HF）、液氯（Cl?）等劇毒介質
解決方案：
泵體：蒙乃爾400合金（耐HF腐蝕）
隔離套：PEEK+碳纖維增強（耐壓20bar，耐溫150℃）
磁體：釤鈷Sm2Co17（居里溫度800℃，抗退磁能力強）
2. 制藥行業——無菌制劑生產
場景：疫苗原液、細胞培養基輸送
解決方案：
表面處理：Ra≤0.25μm機械拋光+電解拋光
清洗驗證：支持SIP 121℃/30min、CIP 1% NaOH 80℃循環
密封：雙PTFE波紋管密封（滿足USP Class VI）
3. 半導體行業——超純化學品輸送
場景：輸送光刻膠（AR）、高純硫酸（H?SO? SPP）
解決方案：
材料：全氟烷氧基樹脂（PFA）內襯泵體
磁體：無鈷磁體（避免金屬離子污染）
檢測：配備顆粒計數器（實時監測≥0.1μm顆粒）
